Bonfix 99840 boileraansluitset met KIWA keurmerk

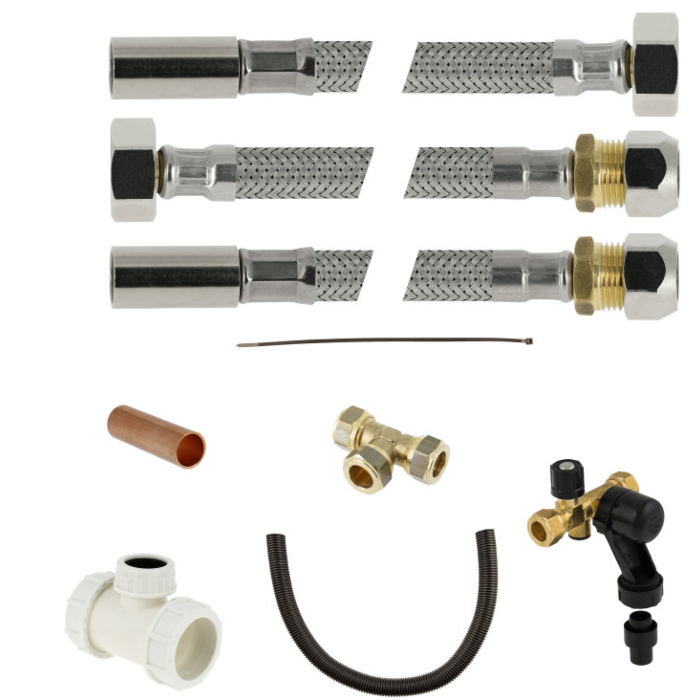

Inhoud Bonfix 99840 universele boileraansluitset

• inlaatcombinatie 2x knel 15 mm
•  T-stuk 3x knel 15 mm
•  T-stuk pvc 40 x 25 x 40 mm
•  koperen leiding 15 mm, 5 cm.
•  kunststof slang flexibel 600 mm
•  rvs flexibele aansluitleiding 50 cm. 10 mm x Ø15 mm insteek
•  rvs flexibele aansluitleiding 50 cm. 3/8"wartelmoer x Ø15mm insteek
•  rvs flexibele aansluitleiding 50 cm. 3/8'wartelmoer x 10 mm knel
•  tiewrap

Bonfix 99840 boileraansluitset installatie handleiding

Let op: de boiler dient aangesloten te worden volgens plaatselijk geldende voorschriften!

Hieronder staat het stappenplan om de boiler aansluitset te plaatsen. Zie ook de instructievideo geheel onderaan.

• Bepaal de plaats van de boiler
• Koud-waterleiding goed doorspoelen
• Monteer de flexibele RVS aansluitleiding met 3/8” wartelmoer x 10 mm knelkoppeling (1a) op respectievelijk de warmwateraansluiting van de boiler en de warmwateraansluiting van de kraan
• Monteer de flexibele RVS aansluitleiding met ⅜” wartelmoer x Ø15 mm insteek (1c) op respectievelijk de koud-wateraansluiting van de boiler en de BONFIX inlaatcombinatie (15 mm klemaansluiting) (3)
• Bevestig de inlaatcombinatie (3) met de 15 mm knelaansluiting op de Ø15 mm koperen leiding (2) en sluit deze leiding aan op het BONFIX messing knel T-stuk 15 mm (4)
• Monteer de flexibele RVS aansluitleiding met Ø15 mm insteek en 10 mm knel (1b) op het messing T-stuk 15 mm (4) en de koud-wateraansluiting van de kraan
• Draai de trechter van de inlaatcombinatie (3) verticaal naar beneden en sluit de flexibele kunststof slang (5) aan d.m.v. het kunststofverloopstuk op de trechter van de inlaatcombinatie (3)
• Sluit de kunststof slang (5) aan op het kunststof klem T-stuk (7) en monteer dit T-stuk (7) op de afvoer
• Met behulp van de tiewrap (6) maakt u een bocht in de flexibele slang (5), dit voorkomt stankoverlast
• Vul de boiler met water door de warmwaterkraan en de hoofdafsluiter te openen
• Sluit de warmwaterkraan zodra er water uit de kraan stroomt en controleer de knelverbindingen

OPMERKING Water zet met circa 2% uit ten opzichte van het oorspronkelijk volume wanneer het opgewarmd wordt, het teveel aan water kan via de ontlastklep van de inlaatcombinatie de boiler verlaten.
