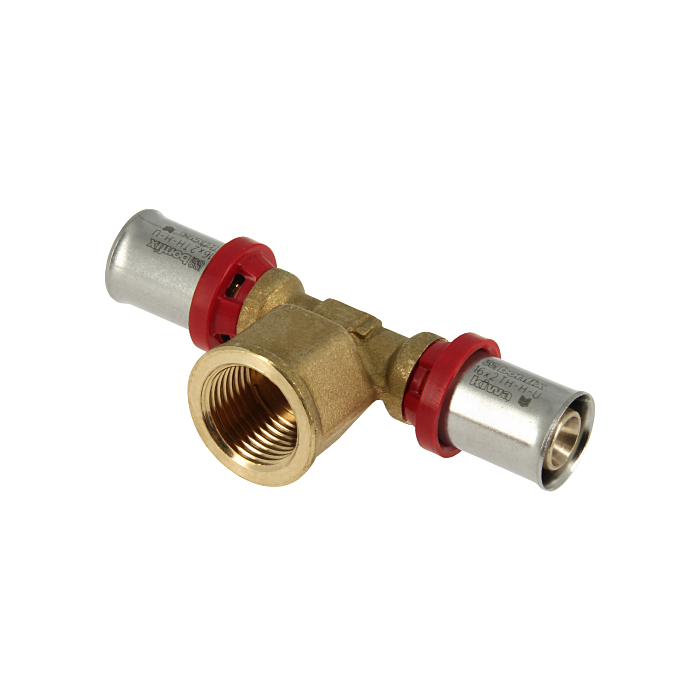

Bonfix Alu-pers T-stuk binnendraad

Bonfix alu-pers T-stuk, pers x binnendraad om aftakking / splitsing te maken tussen meerlagenbuis van 16 x 2.0 mm of 20 x 2.0 mm en een appendage voorzien van buitendraad. Pers de koppeling op meerlagenbuis en schroef in de messing zijde met de binnendraad een appendage met buitendraad.

Drie uitvoeringen, geschikt voor een verloop / overgang te maken tussen meerlagenbuis van 16 x 2.0 mm of 20 x 2.0 mm en een appendage met buitendraad. Bonfix alu-pers T-stuk, pers x binnendraad x pers is voorzien van 1/2 of 3/4 inch binnendraad.

Alu-pers koppelingen van Bonfix zijn zeer geschikt voor aansluiting van drinkwater- en cv-installaties. Voor zowel lage- als hoge temperatuursystemen, voor in- en opbouwmontage.

Alu-pers koppelingen eenvoudig monteren
Met alu-pers koppelingen van Bonfix is montage tussen koper en /of verbindingen tussen meerlagenbuis eenvoudig: Werk snel en soepel en zorg voor gedegen en veilige afdichtingen.

Overgang maken tussen koper en meerlagenbuis
Met onze Bonfix alu-pers verloopkoppeling van koper - meerlagenbuis een veilige en snelle en perfecte overgang creëren van koperbuis of cv buis naar alu-pex buis.

Combineer deze verloopkoppeling met onze meerlagenbuis (= Bonfix alu-pex buis). Zo blijft de garantie op het systeem bestaan.

Eenvoudige controle op lekkage
- Alu-pers koppelingen hebben de Leak Before Pressed (LBP) functie:
Dat wil zeggen dat Bonfix alu-pers koppeling (opzettelijk) lekken tijdens de verplichte druktest zolang de verbindingen NIET zijn geperst!
Hierdoor wordt een onvolledige persing makkelijk vastgesteld.
Na correcte montage en na persing, zijn de alu-persfittingen lucht- en waterdicht.

WEETJE: Meer dan 95% van lekkage met koppelingen wordt veroorzaakt doordat vergeten wordt een koppeling te persen.

Installatievoorschriften Bonfix alu-pers koppelingen en meerlagenbuis

1. Knip de meerlagenbuis (ook wel Bonfix alu-pex buis) recht af en op de goede lengte.
   Gebruik hiervoor onze kniptang die hiervoor geschikt is.
2. Ontbraam de binnen- en buitenkant van de buis door middel van een Bonfix alu-pers ontbramer meerlagenbuis.
   Zo voorkom je dat eventuele bramen de o-ringen kunnen beschadigen.
3. Schuif de meerlagenbuis in de koppeling tot deze niet verder kan. Controleer of de pershuls in z’n geheel over de buis heen is geplaatst. Dit is te zien via het controlevenster (zie ook één van onze afbeeldingen).
4. Plaats de Bonfix alu-pers koppelingen in de juiste positie in de profielbek en pers de koppelingen op de buis. Het verbindingsstuk wordt geperst door de bek van de tang dicht te drukken.

Dat mag maar éénmaal gebeuren, anders kan de sluiting worden beschadigd. De persing niet onderbreken maar volledig voltooien! Het is NIET toegestaan de persverbinding méér dan 1 keer te persen!

Alu-pers koppelingen hoogwaardig messing legering
Goedgekeurd door KIWA: De body van alu-pers koppelingen is van kwalitatief hoogwaardig messing.
Met minimaal loodgehalte van slechts 2.2 %. Dus bij uitstek geschikt voor drinkwater.

Alu-pers koppelingen perfecte dichting
Alle o-ring zijn gemaakt van peroxide EPDM met Teflon. Deze pakkingen zijn geschikt voor zowel hoge als lage temperaturen (-20 ºC en +90 ºC) en kan tegen ozon, zuren en water. Goedgekeurd voor drinkwater. Deze o-ring ligt verdiept in de messing body waardoor de p-ring op zijn plaats blijft.

Alu-pers koppelingen ‘Bonfix kwaliteit’
Op dit systeem zit 10-jaar systeemgarantie. De systeem-garantie is alléén van kracht wanneer de buis én de fitting afkomstig zijn van BONFIX B.V. en zijn geïnstalleerd volgens de installatievoorschriften van BONFIX B.V. met een goedgekeurde machine voorzien van TH-, H-, U-, B-, F- en CH-profielbek.

Alu-pers koppelingen KIWA en KOMO keurmerk
Op het systeem zit naast KIWA ook het KOMO-Keurmerk. KOMO is een collectief keurmerk dat in de Nederlandse bouw gebruikt wordt, zowel in Burgerlijke en Utiliteitsbouw als in Grond-, Weg- en Waterbouw (GWW). De Stichting KOMO beheert deze keurmerken.

Dit Bonfix Alu-pers schroef T-stuk wordt gebruikt voor het verbinden van meerlagenbuizen en appendages in water- en verwarmingssystemen in een hoek van 90 graden. Alu-pers koppelingen zijn te gebruiken voor drinkwater- en cv-installaties in zowel lage als hoge temperatuursystemen en geschikt voor in- en opbouwmontage.

Monteren

Bonfix Alu-pers koppelingen worden d.m.v. een perstang aangeperst. Het controlevenster maakt het eenvoudig te controleren of de insteekdiepte van de buis juist is. De persverbinding mag maar 1 keer geperst worden.

Eigenschappen

De pershuls is gemaakt van rvs 304, de body van messing. Elke maat heeft zijn eigen kleurcodering zodat in één oogopslag de juiste koppeling gepakt kan worden. De werkbare temperatuur van de koppeling ligt tussen de -20 °C en +90 °C. De epdm o-ringen liggen verdiept in de messing body en zijn voorzien van een siliconen/teflon coating. Hierdoor blijven de o-ringen op hun plaats en verloopt de montage snel en soepel.
